一、产品用途
该产品广泛适用于保护太阳能光伏发电系统中的光伏板、逆变器等设备，为光伏发电系统提供全方位的浪涌保护。
二、产品特点

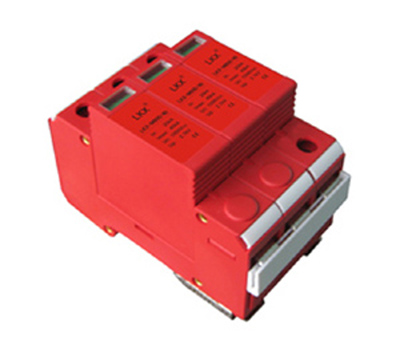

●完整的预接线单元，用于光伏设备中，由底座和插入式保护模块组成。
●Y型电路设计，三组高性能的压敏电阻，当发电机电路中出现绝缘故障时，可避免对电涌保护器的损害。
●功能强大的氧化锌压敏电阻而来的高泄放能力。
●内置动态热脱扣器，具备了高****性。
●故障指示以红色标记出现在监控窗口中。
三、技术参数
|
名称 |
型号 |
规格 |
标称通 流容量In(kA, 8/20μs) |
****通流容量Imax(kA,8/20
μs) |
保护水平(kV) |
响应时间(ns) |
****持续工作电压(VDC) |
漏电流0.75U 1mA(μA) |
|
1000V直流电源防雷模块 |
LKX-M1000/20 |
3片、18mm |
10 |
20 |
1.5 |
＜25 |
500 |
≤20 |
|
LKX-M1000/40 |
20 |
40 |
1.8 |
|
LKX-M1000/80 |
40 |
80 |
2.2 |
四、安装注意事项
● 安装1000V直流电源防雷模块前必须切断电源，严禁带电操作。
● 建议在1000V直流电源防雷模块前端串联熔断器或自动断路器。
● 安装1000V直流电源防雷模块时请根据安装示意图所示连接，其中+为正极线，-为负极线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
● 安装完毕后将模块插到位，检查防雷模块是否正常工作。
● 1000V直流电源防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或更换。
● 并联式电源防雷模块应并联安装（也可采用凯文接线方式），连接线要求牢固****，且要求短、粗、直。
|
