一、产品用途
等地电位连接箱专用于不同接地体间的连接，其作用是消除不同接地体之间的电压差，消除地电位反击或不同接地体间反击给设备所带来的损害。
二、产品特点
•等地电位连接箱正常工作情况下两端为开路状态，当有雷电流或反击时才导通。
•适等地电位连接箱用于信号防雷器地线与地网间、不同接地体之间、设备与地网间的连接。
•等地电位连接箱免维护，无源。
三、技术参数
|
名称 |
型号 |
规格 |
****放电电流Imax(kA，8/20μs) |
响应时间
(ns) |
|
等地电位连接箱 |
LKX-DDX |
150kA |
150 |
<20 |
|
LKX-DDX |
200kA |
200 |
四、工作原理
由于存在各种形式的接地，如工作接地、保护接地、防雷接地等，等地电位连接器是用于这些接地线相连之间的专用防雷接地产品，在正常工作情况下，等地电位连接器呈开路状态，从而隔离了不同接地线之间的相互干扰。在感应雷或其它干扰脉冲到来时，能在极短的时间内导通，在两个不同接地线之间形成等电位连接，从而避免因两地线间电位差太高而损坏设备。
五、安装注意事项
1．等地电位连接箱为串联连接方式，将产品串联在适合的地线上即可。
2．连接线要求短、粗、直。
3．等地电位连接箱在使用期间，应定期检测，如果发生故障，应及时维修或更换，以确保设备安全。

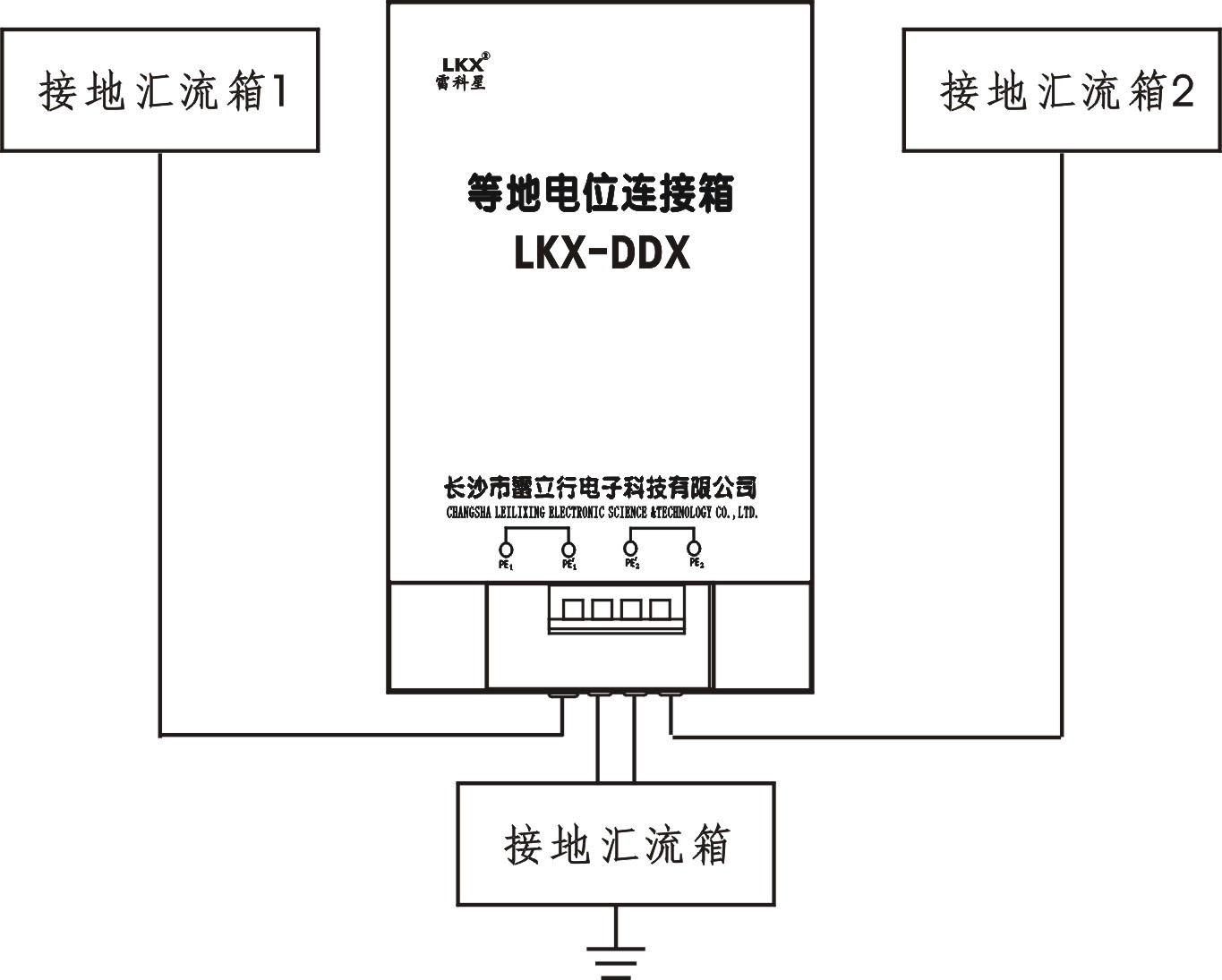

六、安装示意图
 |
