一、产品用途
等电位电子开关专用于信号类防雷器与地网之间的连接，其作用是消除地网与设备之间的电压差，消除地电位反击给信号类传输设备所带来的共地干扰。
二、产品特点
•等电位电子开关正常工作情况下两端为开路状态，当有雷电流或反击时才导通。
•等电位电子开关适用于信号防雷器地线与地网间、不同接地体之间、设备与地网间的连接。
•等电位电子开关免维护，无源。
三、技术参数
|
名称 |
规格型号 |
导通电压(V) |
****放电电流Imax(kA, 8/20µs) |
响应时间(ns) |
尺寸(mm) |
|
等电位电子开关 |
LKX-DDK |
75 |
40 |
<20 |
150×65×38 |
四、工作原理
由于信号等弱电设备的耐压水平低，而一般情况下信号防雷器与电源防雷器共地，当接地线上产生感应电流或当地网电流反击时，会很容易击穿信号类防雷设备，影响弱电设备的正常工作。雷科星等电位电子开关专用于信号防雷器与地网间，正常工作情况下等电位电子开关两端呈开路状态，只有当地线上雷电流达到一定水平或地网反击时才导通，能有效控制由雷电反击等原因造成的干扰，又不影响信号防雷器的正常工作，更好地保护弱电设备。
五、安装注意事项
1．等电位电子开关为串联连接方式，将产品串联在适合的地线上即可。
2．连接线要求短、粗、直。
3．等电位电子开关在使用期间，应定期检测，如果发生故障，应及时维修或更换，以确保设备安全。

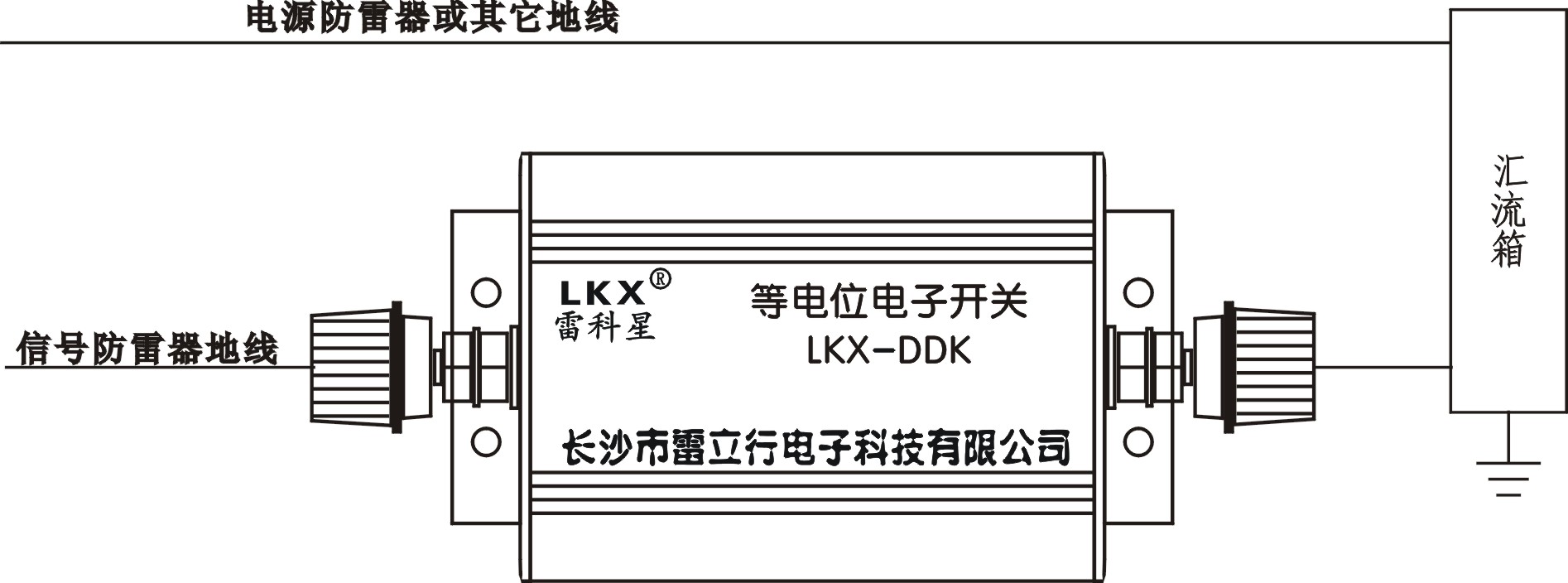

六、安装示意图
 |
