产品介绍

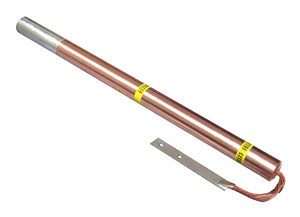

电解离子接地极（镁合金）是****代接地降阻防腐离子地极，以占地面积小、施工难度低、降阻防腐效果持久稳定为技术突破点。其独特的降阻技术与防腐蚀性能，使接地降阻效果不断提升，适用于不同的地质条件，尤其适用于地阻率较高，有较高接地要求，接地工程难度较大的场所，具有优越的性价比。本产品适用于所有的防雷接地工程。
技术参数
|
名称 |
型号 |
规格 |
重量（kg） |
冲击电流△R |
PH值 |
100Ω·m降阻（Ω） |
|
电解离子接地极 |
LKX-LJD |
镁合金、63/1000 |
8 |
≤1% |
7±5% |
2.5 |
|
LKX-LJD |
镁合金、63/1500 |
12 |
≤1% |
7±5% |
2.3 |
|
LKX-LJD |
镁合金、63/2000 |
16 |
≤1% |
7±5% |
2.1 |
|
LKX-LJD |
镁合金、63/2500 |
20 |
≤1% |
7±5% |
1.9 |
|
LKX-LJD |
镁合金、63/3000 |
24 |
≤1% |
7±5% |
1.7 |
工作原理
1、降阻原理
接地电阻是大地电阻率以及电极形状、电极尺寸的函数。因此降低土壤电阻率是减小接地电阻的方法之一。
接地降阻防腐离子电极是利用降低接地极周围土壤电阻率的原理，由原电极增加防腐功能和新工艺研制而成。电解地极用Φ63㎜铜管组成，共有4－12个呼吸排泄孔。在电解电极管内填充环保型物理化合物，使得其埋于地下时能充分吸收土壤和空气中的水分，通过潮解作用，从呼吸排泄孔中向外缓慢排出电解溶液，使得接地极周围的土壤电阻率能得到有效的持久的降低。
2、防腐原理
接地降阻防腐离子电极是利用宏观电池腐蚀的原理，将不同位置的两种金属组合在一起，形成了贱金属成为阳极，贵金属成为阴极的电池，阳极将受到腐蚀。
从一份利用饱和甘汞电极做参考电极测定海水中金属的电位数据（表1）中可以看出，用镁作为阳极，牺牲阳极，使得接地金属得以保护是**合适的方法之一。
产品特点
1、不会在短时间内因雨水或地下水而消散，持久性好；
2、因镁电位****，因而采用镁合金作为阳极对临近金属结构的影响极小；
3、运行成本低，可实现零费用维护，一次投资，长期受益；
4、良好的吸附性能，消除了接地极与土壤之间接触电阻，改善了地中的电场分布；
5、良好的渗透性能，深入到泥土及岩缝中，形成树根网状，增大了地中的泄流面积；
6、填充剂为无毒化合物，对环境无污染。

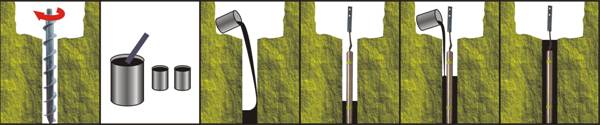

施工指南
1. 钻孔：在选好的施工场地依据所选产品情况开挖圆坑，在坑里钻出垂直地面的孔洞。
2. 配制填充料：
⑴. 在容积内放入相应的淡水(井水、自来水均可)，水与填充料的比例为0.4～0.6：1。
⑵. 加入专用高能填充料，通常为****防腐降阻剂（****离子剂：****防腐剂：活性离子剂=25：25：1），搅拌至糊状。
3. 将电解离子接地极从包装中取出，检查产品是否完整（电解离子接地极一端焊接了一段95mm2铜线，铜线上再焊接了一块镀锌扁铁，其上开了两个直径为12mm的圆孔，孔中心距为63mm）。
4. 拆开电解离子接地极两端及中间的密封胶带（密封胶带用以密封通气孔，通气孔通过潮解作用，将活性电解离子有效释放到土壤中，使接地极成为一个离子发生装置，从而改善周边土质使之达到接地降阻要求）。
5. 将四分之一配制好的填充料填入孔洞底部。
6. 将电解离子接地极植入孔洞中，接地极顶部与圆坑的底部平齐。
7. 接好引出线：引出线采用铜线加扁铁，可螺丝紧固（须刮掉孔周围银粉漆），也可剪掉扁铁后焊接。
8.将其余填充料填在接地极周围至接地极顶端100mm时止，测量接地电阻，达到要求后，用土填盖在接地极周围。
9.当一套接地极达不到接地电阻要求时，可用两套或多套并联使用，接地极与接地极之间的间隔不宜小于5m。
10.检查安装，确保接地极****被埋入，并与接地网完好连接，待接地极充分吸湿（24小时）后测量其接地电阻。
表一：饱和甘汞电极做参考电极测定海水中金属自然电位序列
|
铂 |
+0.33V |
|
金 |
+0.18 |
|
不锈钢（18C1-8Ni-3No） |
-0.04 |
|
银 |
-0.06 |
|
不锈钢（18C1-8Ni） |
-0.08 |
|
-0.10 |
|
-0.13 |
|
青铜（Sn6%~10%） |
-0.14 |
|
黄铜（85Cu-15Zn）） |
-0.15 |
|
铜 |
-0.17 |
|
黄铜 |
-0.20 |
|
标准氢电极H2/H+ |
-0.24 |
|
镍 |
-0.24 |
|
黄铜（60Cu-40Zn） |
-0.27 |
|
-0.28 |
|
锡 |
-0.46 |
|
铅 |
-0.50 |
|
钢、铸铁 |
-0.45~0.65 |
|
硬铝合金 |
-0.61 |
|
镉 |
-0.78 |
|
铝 |
-0.78 |
|
锌 |
-1.07 |
|
镁 |
-1.60 | |
