接地产品
接地模块

发布时间:2014-7-23 下午 09:30:59

产品用途

   LKX-JDM型系列接地模块是一种以导电非金属材料为主的接地体,它由导电性、化学稳定性好的非金属材料、金属接地体、电解质和吸湿剂组成。主要应用范围:
    1、发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地。
    2、贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地。
    3、各种高层建筑、名胜古建筑、高大纪念塔等防雷接地。
    4、石油输送管道及油气罐,易燃易爆物质仓库防雷接地
工作原理
雷科星接地模块内含稳定的导电成份、金属钝化防腐剂、保水剂等。将它埋设于地下,能与土壤紧密接触,扩大散流截面积,在地下形成一个电阻率变化平缓的低电阻区域,使整个地网接地电阻显著降低。
产品特点
1、本模块采用性能稳定的非金属导体材料作为模块的导电介质,其导电性不受季节影响;
2、能吸湿保湿、能保持与土壤有效接触,接地电阻低;
3、在高土壤电阻率地区,能有效降低地网接地电阻;
4、耐大工频和冲击电流冲击,电阻稳定;
5、耐腐蚀、无毒,使用寿命长达30年,安装简便;
6、能经受-40摄氏度的低温,北方高寒地区同样适用。
技术指标
1、型号:LKX-JDM

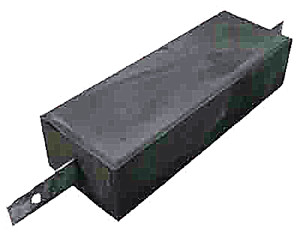

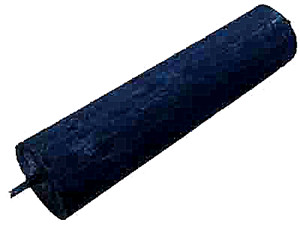

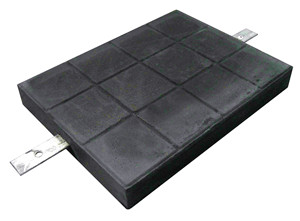

2、规格:(扁形、10kg)、(扁形、20kg)、(扁形、23kg)、(方形、20kg)、(圆形、20kg)、(电解离子式、10kg)
3、外观尺寸:扁形、10kg:350×240×60mm
扁形、20kg:450×350×60mm
扁形、23kg:500×400×60mm
方形、20kg:480×170×120mm
圆形、20kg:Φ150×800
电解离子式、10kg:500×200×55
4、室温下电阻率:≤3Ω·m。
5、工频接地电阻:8.2Ω(土壤电阻率取长沙市郊区典型土质52Ω·m )。
6、估算式: Rj≈0.16ρ(Rj为单个模块接地电阻;ρ为土壤电阻率)。
用量计算
根据多年在不同区域不同行业使用接地模块建造地网的实践经验,结合科学的地网降阻理论,总结出如下接地模块用量计算公式:n=K·ρ/(Rn·η)计算结果是小数时四舍五入后取为整数。
式中:n—接地模块数量。
ρ—土壤电阻率。
K—模块接地系数,取值范围是0.11~0.16,土壤电阻率越大,K取值越小。
Rn—地网设计所要求的接地电阻值。
η—接地模块利用系数,取值范围是0.6~0.9,模块数量越多,η取值越小。
各系数之间的取值关系通常可参考下表:

土壤电阻率
接地系数(K)
利用系数(η)
ρ<200Ω·m
0.16
0.9
200≤ρ<500Ω·m
0.15
0.8
500≤ρ<1000Ω·m
0.13
0.75
ρ≥1000Ω·m
0.12
0.7

施工方法
1、接地模块要根据设计要求进行埋设,可垂直埋设,也可水平埋设。埋置深度不小于0.8米。
2、为减小接地模块间互相影响,埋设间距尽量不小于3米,特殊情况间距可以适当减少。
3、模块极芯相互并联或与地线连接时,必须焊接,焊接长度为连接体宽度的2倍以上。
4、应在焊接处清除焊渣,并涂上防腐导电漆或沥青漆。
5、回填土应适量洒水,分层夯实,待模块充分吸湿(24小时)后测量接地电阻。

注意事项
1、贮存模块应保持一定湿度,避免高温、干燥、曝晒。
2、运输和安装时,应避免机械力损伤模块。
3、在寒冷地区,模块应埋在冻土层以下。
