一、产品用途

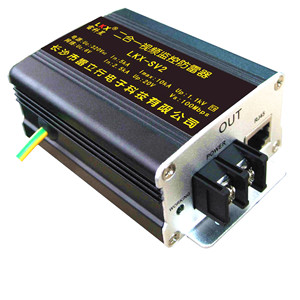

二合一视频监控防雷器是根据IEC防雷要求制作的组合式防雷器，适用于电源、网络的防雷（浪涌）保护。
二、产品特点
•产品采用串联式结构设计，具有多级保护功能。
•信号部分均采用电子开关接地方式，能有效消除因共地而对传输信号产生的各种干扰。
•通流容量大，响应速度快，损耗低。
•残压低，使用寿命长。
•集成化组合、体积小，接线简易，安装方便，实用性强。
三、技术参数
|
型号 |
规格 |
接口类型 |
特性阻抗(Ω) |
工作
电压 |
****持续工作电压 |
限制电压(V) |
传输 特性 |
标称通流容量In(kA, 8/20μs) |
****通流容量Imax(kA,
8/20μs) |
响应时间(ns) |
插入损耗(dB) |
|
LKX-SV2 |
电源12V、中尺寸 |
接线端子 |
— |
12VAC |
15VAC |
30 |
— |
5 |
10 |
≤25 |
— |
|
电源24V、中尺寸 |
— |
24VAC |
30VAC |
60 |
— |
5 |
10 |
≤25 |
— |
|
电源48V、中尺寸 |
— |
48VAC |
60VAC |
90 |
— |
5 |
10 |
≤25 |
— |
|
电源220V、中尺寸 |
— |
220VAC |
320VAC |
1100 |
— |
5 |
10 |
≤25 |
— |
|
网络 |
RJ45 |
— |
5V |
6V |
20 |
100Mbps |
2.5 |
5 |
≤1 |
≤0.2 |
|
LKX-SV2 |
电源12V、小尺寸 |
接线端子 |
— |
12VAC |
15VAC |
30 |
— |
5 |
10 |
≤25 |
— |
|
电源24V、小尺寸 |
— |
24VAC |
30VAC |
60 |
— |
5 |
10 |
≤25 |
— |
|
电源48V、小尺寸 |
— |
48VAC |
60VAC |
90 |
— |
5 |
10 |
≤25 |
— |
|
电源220V、小尺寸 |
— |
220VAC |
320VAC |
1100 |
— |
5 |
10 |
≤25 |
— |
|
网络 |
RJ45 |
— |
5V |
6V |
20 |
100Mbps |
2.5 |
5 |
≤1 |
≤0.2 |
|
LKX-SV2 |
导轨式、电源12V |
接线端子 |
— |
12VAC |
15VAC |
30 |
— |
5 |
10 |
≤25 |
— |
|
导轨式、电源24V |
— |
24VAC |
30VAC |
60 |
— |
5 |
10 |
≤25 |
— |
|
导轨式、电源48V |
— |
48VAC |
60VAC |
90 |
— |
5 |
10 |
≤25 |
— |
|
导轨式、电源220V |
— |
220VAC |
320VAC |
1100 |
— |
5 |
10 |
≤25 |
— |
|
网络 |
RJ45 |
— |
5V |
6V |
20 |
100Mbps |
2.5 |
5 |
≤1 |
≤0.2 |
四、安装注意事项
● 本产品为串联连接方式。
● 防雷器的IN为输入，OUT为输出，输入端接外线，输出端与被保护设备的输入端相连接。
● 产品应与被保护设备的工作电压相匹配，安装时请根据安装示意图所示连接。其中电源线路的“L/+”为火线/正极，“N/-”为零线/负极，控制信号线路的“A”为正极，“B”为负极，PE为防雷接地，切勿接错。
● 防雷器带有工作指示，接通电源，工作指示灯亮，则表示电源正常接通和防雷组件正常工作；反之，防雷器不可使用，应及时维修或更换。
● 防雷器的PE线必须与防雷系统的地线****连接，连接线要求短、粗、直。
● 防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。 |
