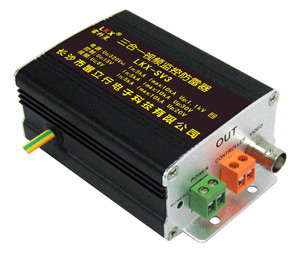

三合一视频监控防雷器(中尺寸)

发布时间:2014-7-23 下午 09:14:38

一、产品用途
   三合一视频监控防雷器是根据IEC防雷要求和监控系统摄像机的具体特点量身打造的专用防雷器,适用于监控系统中高速球、中速球、云台摄像机等的电源、视频、云台控制线路的防雷(浪涌)保护。

二、产品特点
•产品采用串联式结构设计,具有多级保护功能。
•信号部分均采用电子开关接地方式,能有效消除因共地而对传输信号产生的各种干扰。
•通流容量大,响应速度快,损耗低。
•节能、环保,残压低,使用寿命长。
•集成化组合、体积小,接线简易,安装方便,实用性强。

三、技术参数

型号
规格
接口
类型
特性阻抗(Ω)
工作电压
****持续工作电压
限制电压(V)
传输  特性
标称通流容量In(kA, 8/20μs)
****通流容量Imax(kA,
8/20μs)
响应时间(ns)
插入损耗(dB)
LKX-SV3
12V、中尺寸
接线端子
12VAC
15VAC
30
5
10
≤25
24V、中尺寸
24VAC
30VAC
60
5
10
≤25
48V、中尺寸
48VAC
60VAC
90
5
10
≤25
220V、中尺寸
220VAC
320VAC
1100
5
10
≤25
视频
BNC
75
5V
6V
20
10MHz
5
10
≤1
≤0.2
控制
接线端子
12V
15V
30
10Mbps
5
10
≤1
≤0.2

四、产品尺寸
105×65×38mm

五、安装注意事项

● 本产品为串联连接方式。
● 防雷器的IN为输入,OUT为输出,输入端接外线,输出端与被保护设备的输入端相连接。
●产品应与被保护设备的工作电压相匹配,安装时请根据安装示意图所示连接。其中电源线路的“L/+”为火线/正极,“N/-”为零线/负极,控制信号线路的“A”为正极,“B”为负极,PE为防雷接地,切勿接错。
● 防雷器带有工作指示,接通电源,工作指示灯亮,则表示电源正常接通和防雷组件正常工作;反之,防雷器不可使用,应及时维修或更换。
● 防雷器的PE线必须与防雷系统的地线****连接,连接线要求短、粗、直。
● 防雷器在使用期间,应定期检测,如果出现故障,应及时维修或更换,以确保设备安全。
