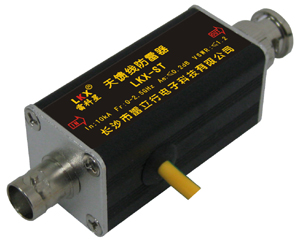

天馈线防雷器

发布时间:2014-7-23 下午 09:00:43

一、产品用途
   天馈线防雷器主要用于沿各种天馈线线路路侵入设备的雷电(过电压)防护,如GSM、CDMA、WCDMA、CDMA2000、TD-SCDMA等移动通信设备和有线电视等。

二、产品特点
•通流容量大,采用多级保护;
•核心元件采用国际****品牌,性能优越;
•插入损耗低,确保线路畅通;
•内置快速半导体保护器件,响应速度快,残压低;
•节能、环保,安装简便,适用于各种标准接口类型;
•驻波系数小,工作频率范围宽。

三、技术参数

名称
型号
规格
接口类型
特性阻抗(Ω)
限制电压(V,
1.2/50μs)
传输特性
标称通 流容量In(kA, 8/20μs)
****通流容量Imax(kA,
8/20μs)
响应时间(ns)
插入损耗  (dB)
天馈线防雷器
LKX-ST
BNC接口
BNC
50
20
0-2.5GHz
10
20
≤1
≤0.2
LKX-ST
BNC接口、不锈钢
BNC
50
LKX-ST
英制F接口
F
75
LKX-ST
英制F接口、不锈钢
F
75
LKX-ST
公制F接口、不锈钢
F
75
LKX-ST
RF接口
RF
75
LKX-ST
N(L16)接口
N(L16)
50
LKX-ST
N(L16)接口、不锈钢
N(L16)
50
LKX-ST
L9接口
L9
50
LKX-ST
DIN(L29)接口、不锈钢
DIN(L29)
50
20
0.8-2.5GHz
50
100
≤1
≤0.2

四、安装注意事项

1.本产品为串联连接方式。

2.请选择与被保护设备接口类型相同的产品。

3.防雷器的IN为输入,OUT为输出,输入端接外线,输出端与被保护设备的输入端相连接。

4.防雷器的PE线必须与防雷系统的地线****连接,连接线要求短、粗、直。

5.防雷器在使用期间,应定期检测,如果出现故障,应及时维修或更换,以确保设备安全。
