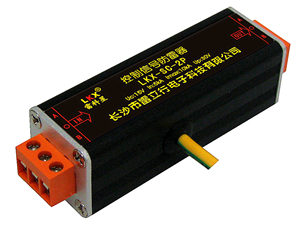

控制信号防雷器

发布时间:2014-7-23 下午 08:54:27

一、产品用途
   控制信号防雷器主要用于沿低压控制信号线路侵入设备的雷电(过电压)防护,广泛应用于金融系统、电信系统、交通运输系统、石化工控系统,如各种数据传输线、监控控制线路、仪表仪器信号线路等。

二、产品特点
•通流容量大,采用多级保护;
•核心元件采用国际****品牌,性能优越;
•插入损耗低,确保线路畅通;
•内置快速半导体保护器件,响应速度快,残压低;
•节能、环保,安装简便,适用于各种标准接口类型;
•驻波系数小,工作频率范围宽。

三、技术参数


名称
型号
规格
接口类型
工作电压(V)
****持续工作电压(V)
限制电压(V,
1.2/50μs)
传输特性
标称通流容量In(kA, 8/20μs)
****通流容量Imax(kA,
8/20μs)
响应时间(ns)
插入损耗(dB)
控制信号防雷器
LKX-SC-2P
12V
接线端子
12
15
30
10Mbps
5
10
≤1
≤0.2
LKX-SC-2P
24V
接线端子
24
30
60
LKX-SC-2P
48V
接线端子
48
60
120
LKX-SC-2P
3线12V
接线端子
12
15
30
LKX-SC-2P
3线24V
接线端子
24
30
60
LKX-SC-2P
3线48V
接线端子
48
60
120
LKX-SC-2P
2口12V
接线端子
12
15
30
LKX-SC-2P
2口24V
接线端子
24
30
60
LKX-SC-2P
2口48V
接线端子
48
60
120
LKX-SC-2P
4口12V
接线端子
12
15
30
LKX-SC-2P
4口24V
接线端子
24
30
60
LKX-SC-2P
8口12V
接线端子
12
15
30
LKX-SC-2P
8口24V
接线端子
24
30
60

四、安装注意事项
1.本产品为串联连接方式。
2.请选择与被保护设备接口类型相同的产品。
3.防雷器的IN为输入,OUT为输出,输入端接外线,输出端与被保护设备的输入端相连接。
4.防雷器的PE线必须与防雷系统的地线****连接,连接线要求短、粗、直。
5.防雷器在使用期间,应定期检测,如果出现故障,应及时维修或更换,以确保设备安全。
