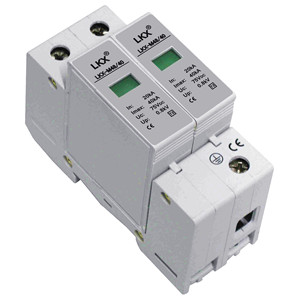

一、产品用途
标称通流容量为20kA~30kA的直流48V防雷模块适用于各种电源系统（如UPS电源，机房电源等）的防雷保护；标称通流容量为5kA~10kA的直流48V防雷模块适用于各种设备电源的防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统。
二、产品特点
● 选用****压敏电阻，性能稳定****。
● 适用于不同电网制式，保护更全面。
● 高雷电通流能力，ns级响应速度。
● 内置过热断路装置。
● 失效检测指示。
● 遥信报警接口。
● 35mm 导轨安装，标准模块化设计。
● 节能、环保，安装简单、方便，无须特殊维护。
三、技术参数
|
名称 |
型号 |
规格 |
标称通 流容量In(kA, 8/20μs) |
****通流容量Imax(kA,8/20
μs) |
保护水平(kV) |
响应时间(ns) |
额定工作电压(VDC) |
****持续工作电压(VDC) |
漏电流0.75U 1mA(μA) |
|
48V直流电源防雷模块 |
LKX-M48/10 |
2片、18mm |
5 |
10 |
0.4 |
≤25 |
48 |
75 |
≤20 |
|
LKX-M48/20 |
10 |
20 |
0.6 |
|
LKX-M48/40 |
20 |
40 |
0.8 |
|
LKX-M48/60 |
30 |
60 |
1.0 |
四、安装注意事项
● 安装前必须切断电源，严禁带电操作。
● 建议在防雷模块前端串联熔断器或自动断路器。
● 安装时请根据安装示意图所示连接，其中+为正极线，-为负极线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
● 安装完毕后将模块插到位，检查防雷模块是否正常工作。
● 防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或更换。
● 并联式电源防雷模块应并联安装（也可采用凯文接线方式），连接线要求牢固****，且要求短、粗、直。

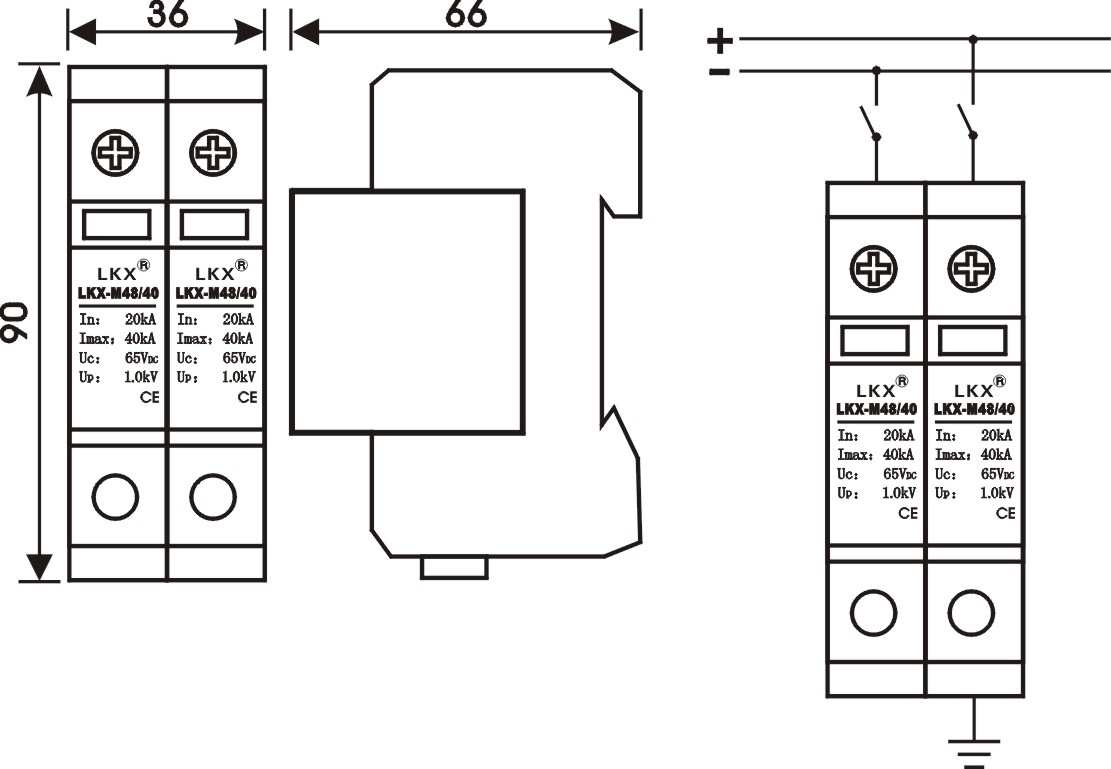

五、产品尺寸及安装示意图
|
